iPQ-View - Digitale Bahnbeobachtung für Qualität bis ins kleinste Detail
iPQ-View
Es ermöglicht dem Bediener, sichere Qualitätsentscheidungen zu treffen, reduziert die Makulatur und steigert die Effizienz im Hinblick auf die Sicherstellung gleichbleibend hervorragender Druckergebnisse.
Beschreibung

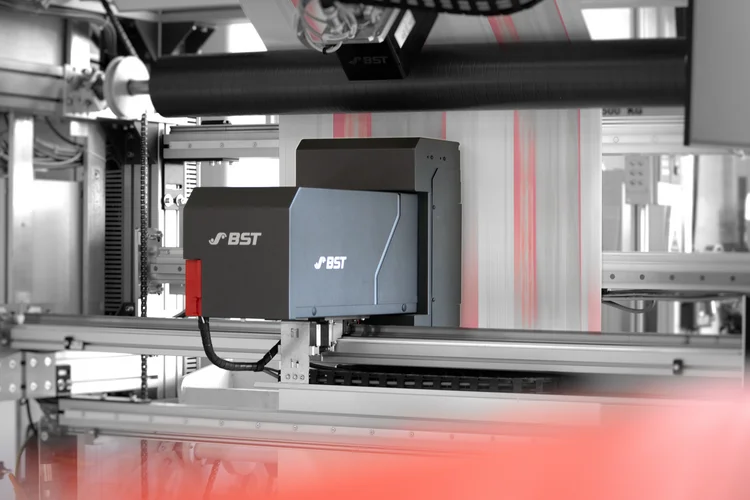

BST iPQ-View als ein modulares Hochleistungssystem für die digitale Bahnbeobachtung, ist die Lösung, die Qualität sichtbar macht und die Produktion effizienter gestaltet.
Mit seiner herausragenden Bildqualität und Automatisierungsfunktionen liefert iPQ-View hochauflösende Echtzeitbilder des Druckprozesses bei verringertem Bedienaufwand. Bediener können Abweichungen sofort erkennen und korrigieren, um Makulatur zu minimieren. Die intuitive Multitouch-Benutzeroberfläche, die Plug and Play-Einrichtung und eine breite Palette an Hardware- und Softwareoptionen machen iPQ-View zur vielseitigsten und zukunftssichersten Lösung seiner Klasse.
Als Teil des BST iPQ-Centers lässt sich iPQ-View nahtlos mit ergänzenden Modulen wie iPQ-Check (100%-Inspektion) und iPQ-Spectral (Inline-Farbmessung) integrieren.
Was sind Ihre Vorteile?
- Reduzierter Abfall durch kürzere Reaktionszeiten
- Höhere Rentabilität durch automatisierte Qualitätskontrolle
- Schnelle Einrichtung und intuitive Bedienung über Gesten oder Touch
- Nahtlose Integration in bestehende Arbeitsabläufe an der Druckmaschine
- Höhere Nachhaltigkeit durch energieeffiziente und langlebige LED-Technologie
iPQ-View - Maximale Kontrolle für maximale Qualität
Features
Integration des iPQ-Centers
Teil des iPQ-Centers
Erweiterte Beleuchtungsoptionen
Optionale Hintergrundbeleuchtung, Lackblitz, UV-Blitz
Sample inspection
Einstieg in die automatisierte Druckbildprüfung
Code-Auswertung / Einstufung
Lesen und Überprüfen aller gängigen ein- und zweidimensionalen Codes (z. B. QR-Codes)
Farbüberwachung
Achten Sie auf Farbabweichungen, Digimarc
HazeGuard
Sichtbarmachen von kontrastarmen Fehlern
Smart Register
Schnelle und präzise Passermarkeneinstellung anhand vorhandener Markierungen
Smart Register Pro
Automatische Passermarkeneinstellung bei Mikropunkten
Front to back
Synchronisation der Front- und Rückkamera
Split screen
Live-Bilder mit Referenzbildern vergleichen
Screenshot-Galerie / Schnappschuss-Galerie
Fernüberwachung der Produktion – jederzeit und von überall aus
Technische Details
Anwendungsbereich
Druckverfahren
Tiefdruck, Flexodruck, Rollenoffsetdruck, Digitaldruck, Siebdruck, Weiterverarbeitungsmaschinen
Materialien
Papier, Aluminium, Kunststofffolie (transparent, transluzent, opak, reflektierend)
Systemleistung
Max. Bahngeschwindigkeit
1.200 m/min
Max. Bahnbreite
2.850 mm, breitere Bahnen auf Anfrage
Umgebungs-Temperatur
0-40 °C (höhere Temperaturen mit Klimagerät möglich)
Relative Luftfeuchtigkeit
10-90% (nicht kondensiert)
Kamera
Typ
Hochauflösender CMOS-Sensor
Objektiv
FOV 225 x 169 / 16-facher Zoom
Anzahl Kameras
1-2 (abhängig von der Anwendung)
Auflösung der Kamera
4072 x 3046 Pixel
Max. Bildauflösung
0,012 mm/Pixel
Verfahrweg
motorisiert, Geschwindigkeit bis zu 250 mm/s
Beleuchtungsoptionen
Typ
Hauptbeleuchtung, Hintergrundbeleuchtung*, Lackblitz*, UV-Blitz*, Beleuchtung für Prägung*,
leistungsstarke Hintergrundbeleuchtung für Registervergleich von vorne nach hinten*
Betriebsmonitor
Typ
23-Zoll-TFT-Multitouch
Auflösung
1920 x 1080 Pixel
Signal-Eingang
DVI
Spannungsversorgung
Spannung
115 / 230 V AC / 50-60 Hz
Stromaufnahme
anwendungsabhängig
Absicherung
6 A
Eingänge/Ausgänge
Eingang / Ausgang
Alarmsignal (Fehler, Warnung, Gut) / Rollenwechsel
Spannung
24 V DC
Eingangsstrom / max. Ausgangsstrom
7 mA / 100 mA pro Ausgang, kurzschlusssicher
*optional
Downloads
-
iPQ-Center BroschüreMehr Informationen zum iPQ-Center, den Komponenten und der Funktionalität.BST_HELP Öffnen -
Vergleichstabelle Video-BahnüberwachungVergleich für unsere Systeme zur Video-Bahnüberwachung.BST_HELP Öffnen -
EU-KonformitätserklärungUnsere motorisierten Bildverarbeitungs-Systeme entsprechen der Konformitätserklärung und der Eintragung.BST_HELP Öffnen -
Brochüren im ÜberblickVerschaffen Sie sich einen Überblick über unser Produktportfolio und laden Sie die gewünschten Broschüren über den QR-Code herunter.BST_HELP Öffnen
Videos
BST iPQ-View im Einsatz bei MM Innovaprint
iPQ-View ist das hochpräzise Video-Bahnüberwachungssystem von BST, das entwickelt wurde, um maximale Qualität zu gewährleisten. Das System verbessert die Druckstabilität und beschleunigt die Produktion, so dass es auf Effizienz und höchste Qualität abzielt.
Lernen Sie unser iPQ-Center kennen
Als Schlüsselkomponente BST iPQ-Centers liefert iPQ-View hochpräzise Video-Bahnüberwachung für maximale Prozess- und Qualitätskontrolle. Mit intelligenter Bildverarbeitung, einer intuitiven Benutzeroberfläche und nahtloser Integration steigert iPQ-View die Druckqualität und sorgt für zuverlässige Leistung.
BST Video-Bahnüberwachung - Erleben Sie höchste Prozesssicherheit und perfekte Druckergebnisse mit unseren intelligenten Visionsystemen.
Weitere Lösungen, die SMARTData-fähig sind
-
Premium-Inspektion für verschiedenste Breitbahn-Applikationen.
Bahnbreiten 300 mm – 2.850 mm -
Premium-Inspektion für den Breitbahn-Digitaldruck.
Bahnbreiten 300 mm – 2.850 mm -
Vollautomatisches Inline-Spektralmesssystem, das Farbdaten in Echtzeit erfasst
-
Hochwertige Oberflächenprüfung unter Einsatz modernster Technologie zur Gewährleistung einer fehlerfreien Produktion von rohen Materialien
-
Inspektion beschichteter Elektroden mit einer speziellen High-End-Lösung für den Markt der neuen Energien
Mit iPQ-View sichern sich Kunden maximale Qualität und umfassende Funktionalität für die Druckbildkontrolle. Mit Modulen, wie Farbüberwachung, Codeverifizierung und Stichprobenkontrolle SIS lässt sich die Funktionalität umfangreich erweitern. Eine Besonderheit ist die Integration in das iPQ-Center. Diese bietet den Vorteil einer effizienteren Bedienung dank einem UI, der Kostenreduktion durch gemeinsam genutzte Hardware.
