TTBView – Top-to-Bottom Bahnbeobachtung
TTBView
Die präzise visuelle und digitale Anzeige wichtiger Merkmale beider Seiten der bedruckten Bahn ermöglicht eine extrem schnelle Einrichtung und gewährleistet eine kontinuierliche Kontrolle der Produktion.
Beschreibung
BST TTBView bietet eine einzigartige Full-Format-Scan-Technologie zur Visualisierung identischer Positionen auf beiden Seiten der bedruckten Bahn bei nahezu jeder Art von Material. Die präzise visuelle und digitale Anzeige wichtiger Merkmale beider Seiten der bedruckten Bahn ermöglicht eine extrem schnelle Einrichtung und gewährleistet eine kontinuierliche Produktionsüberwachung.
Mit TTBView lassen sich die Druckpositionen beider Bahnseiten bereits innerhalb weniger Formatlängen erkennen und anpassen – selbst bei Anwendungen mit kontrastarmen Druckfarben, wie beispielsweise beim Kaltsiegel.
Die einfache Navigation innerhalb des gesamten Formats ermöglicht eine schnelle und komfortable Identifizierung der wichtigen Merkmale. Freuen Sie sich auf schnellere Rüstzeiten, minimalen Ausschuss und makellose Qualität.
Typische Anwendungsbereiche:
- Alle Verfahren, bei denen die Druckmotive auf der Vorder- und Rückseite der Bahn präzise zueinander ausgerichtet werden müssen
- Alle Bahndruckverfahren
- Verpackungsindustrie (z. B. Auftrag von Kaltsiegel)
- Laminierverfahren
Was sind Ihre Vorteile?
- Schnelles Einrichten minimale Rüstzeiten für maximale Produktivität

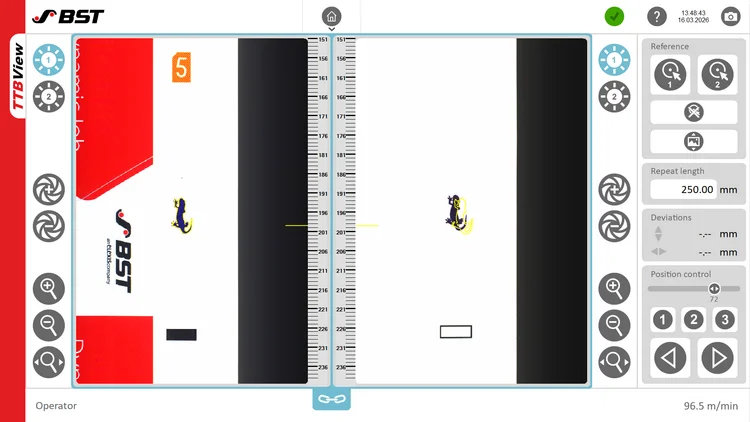

- Intuitive Bedienung einfache Navigation und klare Benutzeroberfläche
TTBView - Echte Präzision für beidseitiges Drucken.
Features
- Volle Kontrolle: permanente Überwachung des Front-to-Back-Registers
- Full-Format-Scan-Technologie: Visualisierung der gesamten Formatlänge für eine einfache Navigation
- Präzise Messung: exakte Ermittlung der Abweichung von der Sollposition
- Referenzüberlagerung: elektronische visuelle Überlagerung von Designmerkmalen auf der Rückseite der Bahn
- Flexible Beleuchtung: zuverlässige Erkennung von Druckfarben und Lack auch bei geringem Kontrast

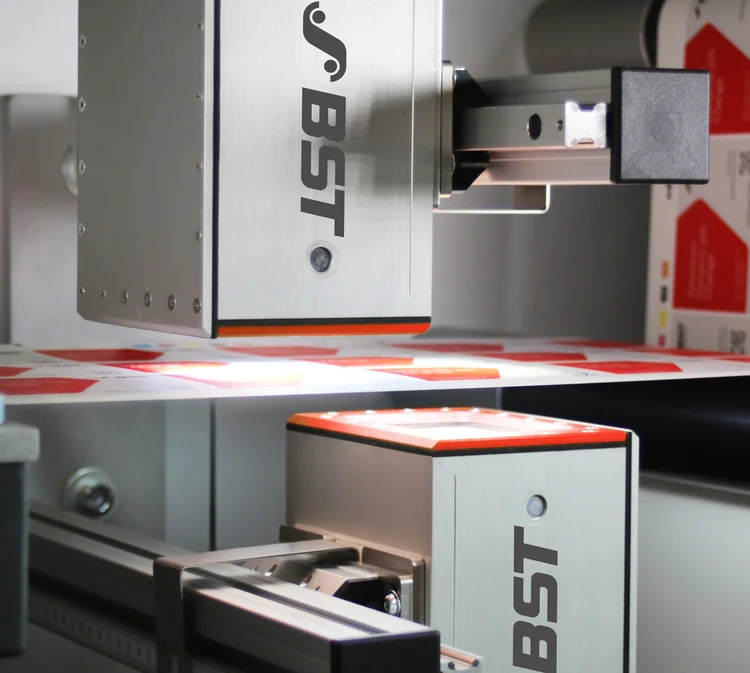

- Kompakte Bauweise: platzsparend, ideal für die Maschinenintegration
Technische Details
Anwendungen
Tiefdruck, Flexodruck, Offsetdruck, Digitaldruck, Weiterverarbeitungsmaschinen
Material
Papier, Folie, metallisierte Substrate (undurchsichtig, durchsichtig, reflektierend)
Maximale Bahngeschwindigkeit
bis zu 600 m/min
Maximale Bahnbreite
bis zu 2.000 mm
Mess-Auflösung
bis zu +/- 25 µm
Formatlänge
min. 200 mm, max. 1.600 mm
Sensor
Tri-lineare Zeilenkamera mit Farbdarstellung
Sichtfeld
52 mm in Querrichtung über das gesamte Format
Beleuchtung
Zwei einzelne LED-Module
Kommunikation
Ethernet, EtherCAT, PROFINET
Bedienung
TFT-Touchscreen-Monitor
Herunterladen
Videos
Get to know our TTBView
TTBView combines precise top-to-bottom monitoring with a user-friendly interface. Register deviations become immediately visible and can be corrected directly, providing the foundation for stable production processes, reduced waste, and the highest quality standards in printing and converting applications.
BST Video-Bahnbeobachtung - Sehen Sie den Unterschied in der Qualität! Erleben Sie höchste Prozesssicherheit und perfekte Druckergebnisse mit unseren intelligenten Systemen.
Das neue Top-to-Bottom Bahnbeobachtungssystem TTBView bietet eine einzigartige Full-Format-Scan-Technologie zur Visualisierung identischer Positionen auf beiden Seiten der Bahn bei nahezu jeder Art von Material. Noch nie war es einfacher und schneller, den beidseitigen Druck auszurichten.
