LaserTrack Pro - Hochwertige 3D-Profilüberwachung zu bezahlbaren Preisen
LaserTrack Pro

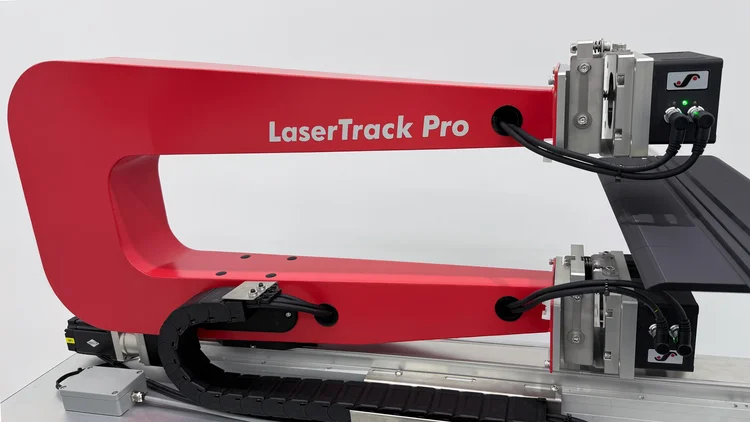

Ein hochpräzises Traversensystem bewegt sich reibungslos über die Bahn. Zwei hochauflösende 3D-Profiler nehmen alle 30 Millimeter Messungen vor –
sowohl auf der Ober- als auch auf der Unterseite.
Beschreibung
LaserTrack Pro ermöglicht eine hochpräzise 3D-Profilüberwachung über die gesamte Materialbreite und kombiniert die Genauigkeit von Punktlasersystemen mit einer vollständigen Abdeckung der Breite.
Ein traversierendes System mit zwei 3D-Profilern erfasst detaillierte Messungen des Materials und rekonstruiert ein vollständiges 3D-Profil in Echtzeit. Durch die deutliche Reduzierung von Okklusionseffekten und die Bereitstellung hochauflösender Daten gewährleistet das System eine zuverlässige Prozessüberwachung und stabile Produktionsbedingungen. Integrierte Softwarefunktionen berechnen kontinuierlich Schlüsselparameter wie die lineare Masse und die Konizität und ermöglichen so ein tieferes Prozessverständnis und eine Optimierung.
Das Ergebnis ist eine kompakte und kosteneffiziente Lösung für die datengesteuerte Prozessüberwachung und -steuerung.
Was sind Ihre Vorteile?
- Hochpräzise 3D-Profilüberwachung über die gesamte Materialbreite
- Geringere Okklusion im Vergleich zu herkömmlichen Systemen über die gesamte Breite
- Kontinuierliche Überwachung von kritischen Prozesswerten (Masse, Konizität)
- Erhöhte Prozesstransparenz und -stabilität
- Zuverlässige Erkennung von Profilabweichungen
- Gutes Preis-Leistungs-Verhältnis im Vergleich zu herkömmlichen Systemen
LaserTrack Pro 600 - erschwinglich, genau, effizient
Features
Softwarefunktionen
Lineare Masse und Konizität
Das System berechnet kontinuierlich die lineare Masse (Metergewicht) und die Konizität des bewegten Materials. Diese Parameter werden aus einer Echtzeitberechnung der Querschnittsfläche des Profils abgeleitet.
Import eines Referenzprofils
Das System ist in der Lage, eine 2D-CAD-Profildefinition (DXF-Format) zu importieren, die als Referenzgeometrie dient.
Technische Details
Traverse
Geschwindigkeit
50 - 200 mm/sec
Genauigkeit
5 μm
Fahrbreite
600 mm
Auflösung der 3D-Kamera
2048 Pixel (17 μm)
Seitlicher Okklusionswinkel
> 80°
Hinweis
Bei einer typischen Produktionsgeschwindigkeit von 30 m/min und einer LaserTrack-Querbewegung von 100 mm/min benötigt die Maschine etwa 3 Meter Verfahrweg, um ein volles 600 mm breites Profil zu erfassen.
