TubeScan - Intelligente 100% Druckkontrolle für maximale Qualität und Effizienz

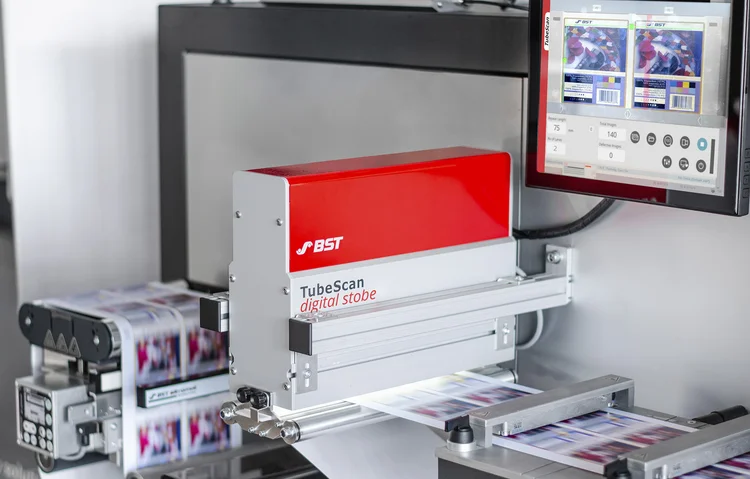

TubeScan digital strobe
Beschreibung
TubeScan digital strobe ist ein modulares und intelligentes 100% Druckinspektions-System, das für eine einwandfreie Druckqualität bei Etiketten, Verpackungen und einer Vielzahl von Spezialanwendungen entwickelt wurde.
Es wurde für eine vollständige, kontinuierliche 100% Inspektion bei Produktionsgeschwindigkeiten von bis zu 500 m/min entwickelt und gewährleistet eine konsistente Qualitätskontrolle während des gesamten Produktionslaufs. Hochauflösende Kameras mit einer Auflösung von bis zu 8K in Kombination mit umfangreichen Inspektionsfunktionen machen das System ideal für alle Anwendungen, von einfachen Qualitätsprüfungen bis hin zu sehr anspruchsvollen Inspektionsaufgaben auf praktisch jedem Substrat.
Das Ergebnis: weniger Makulatur, mehr Zuverlässigkeit und höhere Rentabilität für Druck- und Weiterverarbeitungsbetriebe.
Was sind Ihre Vorteile?
- Einfache Integration in neue oder bestehende Maschinen
- Modulares, skalierbares Systemkonzept mit nachträglich erweiterbaren oder hinzuzufügenden Softwarefunktionen
- Einfache Bedienung über eine intuitive Touch-Oberfläche
- Maximale Prozesssicherheit und Produktivität zur Reduzierung von Makulatur und Nacharbeit
- Nahtlose Integration in Prepress- und MIS/ERP-Workflows über SMARTData QLink
TubeScan - Die intelligente, modulare 100% Druckinspektion für höchste Qualität und maximale Effizienz.
Features
Inspektion und Fehlererkennung
- Hervorragende Bildqualität durch hohe Kameraauflösung
- 100% Bahnbeobachtung in der Einrichte- und Produktionsphase
- Erkennung von groben bis feinen Druckfehlern, wie z.B. Fehldrucke, Registerfehler und Farbabweichungen
- Erkennung von fehlenden Etiketten und Matrix-Rückständen
- Oberflächeninspektion
- Zählung von Rapporten und Etiketten
- Platzierungskontrollmodul mit Fehlerwarteschlange zur automatischen Steuerung eines Aufwicklers
- Relative Abstandsüberwachung auf Basis von Kanten oder Formen
- Delta-E-Überwachung
Fehlerbehandlung und Reporting
- Dynamische Rollenkarte für die Produktionsübersicht
- Defekt-Warteschlange für die Platzierungskontrolle
- Walzenbericht mit Fehlerbildern zur Dokumentation
Bedieneffizienz
- Intuitiver Touchscreen mit schnellem und einfachem Job-Setup
- Kein Gesundheitsrisiko, weniger ermüdend im Vergleich zur herkömmlichen Stroboskopüberwachung
- Automatische Rapport-Synchronisation über den gesamten Geschwindigkeitsbereich der Maschine
- Automatische Erkennung der Etikettenkontur (Stanzung)
- Dynamischer Auftragswechsel zur Überprüfung mehrerer Aufträge auf einer Rolle ohne Anhalten der Digitaldruckmaschine
- Sehr zuverlässiger und stabiler Betrieb
Variable Datenprüfung
(1D- und 2D-Barcodes, Zahlen, OCR)
- Prüfung von Druckqualität und Inhalt
- Dynamische Prüfung, Datenbankabgleich
- Export der Ergebnisse in CSV-Datei zur Weiterverarbeitung
Beleuchtungsmodi und Verbesserung der Sichtbarkeit
- Hellfeld-Beleuchtung für hochreflektierende Materialien
- UV-Beleuchtung für lumineszierende Anwendungen
- Konturlicht zur Erkennung von Erhebungen wie Prägungen, Blindenschrift, Klarsicht-Etiketten, Klarsicht-Papier-Etiketten, Matrixresten, Falten, Blasen
- Gegenlicht zur Erkennung von Nadellöchern oder inneren Strukturen, z. B. RFID-Antennen
- Multiplexing kombiniert mehrere Beleuchtungsmodi in einem einzigen Prüfdurchgang
Integration von PDF und Druckvorstufe
- PDF-Prüfung
- Import von in der Druckvorstufe definierten Prüfzonen, wie Maskierungen, Stanzkonturen, Sekundärprüfzonen, statische oder variable 1D- / 2D-Barcodes und alphanumerische Sequenzen
SMARTData QLink-Prüfungsablauf
Intelligente und wirtschaftliche Automatisierung und Prozessintegration
- Auftragseinrichtung und Integration
- Schnittstellen zu Prepress-Software und MIS-/ERP-Systemen
- Referenzierung zu Datenbanken
- QLink Press: An der Druckmaschine
- Rollenverwaltung
- Echtzeit-Editor
- Lokale oder Netzwerkspeicherung
- QLink Rewinder: Auf der Weiterverarbeitungsmaschine
- Steuerung des Aufwicklers auf Basis eines Fehlerprotokolls
- Kamerabasierte Synchronisation und Visualisierung
- Optionale 100%ige Nachkontrolle
- QLink Editor: Qualitätsmanagement
- Verarbeitung aller Rollenprotokolle im Netzwerk
TubeScan eagle view
- Videobahninspektion zusätzlich zur 100% Inspektion
Diese patentierte Kombination mit mehreren Kameras in einem System liefert ein detailliertes Zoom-Bild bei gleichzeitiger 100% Inspektion. Das TubeScan eagle view unterstützt die gesamte Palette der Hardware- und Softwareoptionen, die mit dem TubeScan digital strobe angeboten werden.
TubeScan twinhead
Zwei Kameraeinheiten in einem kompakten System ermöglichen die gleichzeitige Inspektion von Vorder- und Rückseite.
Beispiele für Anwendungen:
- Pharma-Packungsbeilagen, Broschüren
- Kontrolle auf Passer beim Etikettendruck
- Clear-on-Paper-Anwendungen
Technische Details
Kamera / Bildgebung
Bildrate
bis zu 30 Bilder pro Sekunde (Live-Modus)
Max. Bahngeschwindigkeit
bis zu 500 m/min (je nach Modell)
Auflösung
bis zu 8 K (je nach Ausführung)
Pixel-Auflösung
bis zu ca. 55 µm
Sensor-Typ
hochauflösende CCD / CMOS Matrixkamera
Geringer Stromverbrauch
durch gepulste LED-Beleuchtung
Encoder
RS422 mit Auflegerad (Kanal A + B)
Ausgänge
10 opto-isolierte (24 V, 80 mA max)
Binäres E/A-Modul
bis zu 4 externe 24 V Eingänge für Ereignisauslöser
Mechanik / Konstruktion
Kompaktes Gehäuse
nur 125 mm in Stegrichtung, 290 mm Höhe
Gehäuselängen
210 - 850 mm (je nach Bahnbreite)
für größere Bahnbreiten siehe TubeScan XL
Abdeckleisten
für unempfindliche Materialien auf Trägermaterialien, für empfindliche Materialien, für Broschüren bis 5 mm Dicke
Montage-Optionen
freischwinger, Frontbügel, kundenspezifische doppelseitige Traverse
Downloads
-
TubeScan BroschüreMehr Informationen über das 100% Inspektionssystem TubeScan.BST_HELP Öffnen -
TubeScan mit HP BroschüreWeitere Informationen zur Integration des 100% Inspektionssystems TubeScan in HP-Druckmaschinen.BST_HELP Öffnen -
EU-KonformitätserklärungUnser 100% Inspektionssystem TubeScan entspricht der Konformitätserklärung.BST_HELP Öffnen -
Brochüren im ÜberblickVerschaffen Sie sich einen Überblick über unser Produktportfolio und laden Sie die gewünschten Broschüren über den QR-Code herunter.BST_HELP Öffnen
Videos
Lernen Sie unser TubeScan kennen
TubeScan ist eine flexible und kosteneffiziente Lösung für die zuverlässige 100% Druckkontrolle im Etiketten- und Schmalbahndruck. TubeScan kombiniert hochauflösende Kameratechnologie mit intelligenter LED-Beleuchtung zur Erkennung von Druckfehlern wie Registerfehlern, Streifen, Verunreinigungen oder fehlenden Elementen.
Lernen Sie mehr über die Überprüfung von variablen Daten
Lernen Sie unseren Dynamic Job Change kennen
Lernen Sie die RFID-Inspektion kennen
Lernen Sie die Beleuchtungsmodi kennen
100% Kontrolle. 100% Vertrauen. Erleben Sie, wie BST-Inspektionssysteme Ihre Produktionsqualität auf die nächste Stufe heben.
Im Etiketten- und Schmalbahndruck müssen auch anspruchsvolle Anwendungen wie reflektierende Oberflächen, Sicherheitsmerkmale oder variable Daten zuverlässig kontrolliert werden. Mit TubeScan können Kunden eine 100% Kontrolle auf allen gängigen Maschinen sicherstellen - flexibel im Einsatz und umfassend in der Praxis erprobt.
